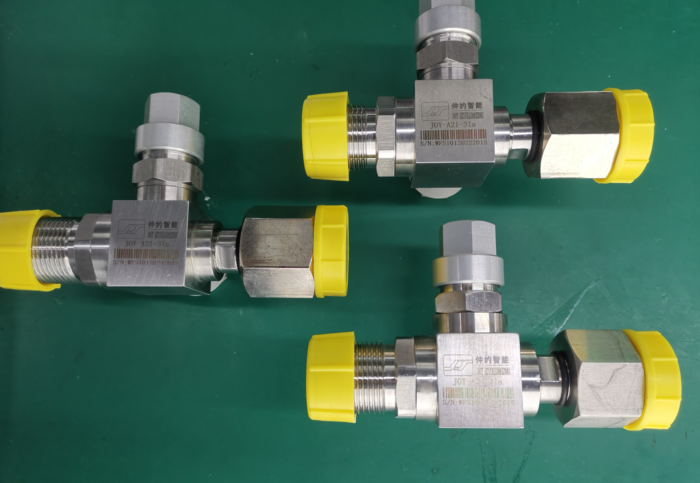

变电站SF6密度继电器免拆卸校验三通阀

发表时间:2022-03-15 16:21



JOY-A21-3I型SF6密度继电器免拆卸校验三通阀是在不改变开关原有的任何结构的基础上,通过开关上SF6密度继电器接口,加装带有开断装置的组合式阀门,阀门上设计有与原有SF6密度继电器接口配装的接头、SF6密度继电器接头、开断装置及与设有专用的SF6密度继电器校验仪连接的接头。按设计要求连接好后,通过旋转开断装置、可以实现SF6密度继电器气路与开关本体气路的通断。当需要对SF6密度继电器进行校验时,需要将阀体上开断装置旋转至关闭状态,然后将校验仪接口与阀体上预留的校验接口完成对接,就可以实现SF6密度继电器的校验,这样可以大大的节约检修人员的宝贵时间,还可以大大降低由于定期校验拆卸带来的SF6漏气风险。






   JOY-A21-3I型SF6密度继电器免拆卸校验三通阀依据《国家能源局关于防止电力生产事故的二十五项重点要求》(国能安全〔2014〕161号文)第13.1.6条规定:六氟化硫密度继电器与开关设备本体之间的连接方式应满足不拆卸校验密度继电器的要求。

功能特点

1. 方便对SF6 高压开关密度继电器校验、充气、微水、分解物、纯度测量;

2. 手动阀操作简单灵活,状态标识清楚;

3. 阀体全不锈钢或黄铜或加强铝制作,用户可选;

4. 阀体内部充注压力>0.1MPa高纯氮气

5. 可兼容国内外各种规格开关接口;

6. 环境温度:-40~+80℃。

主要指标

1. 压力等级:PN64;

2. 密封性能(泄漏测试):绝对漏气率≤1×10-9Pa.m3/s;

3. 密封形式:金属硬密封和O型圈密封(根据不同开关对象);

4. 抗冲击性能:600m/s2,冲击时间:11ms泄漏值小于 1×10-8mbar*l/s;

5. 腐蚀环境测试:IEC60068-2-11 标准测试;使用寿命:100000次(在线检测阀的开关次数);

6. 材质结构:加强铝或304、316(材质可选);

7. 结构形式:球阀结构,阀芯为金属密封(抗氧化、耐腐蚀);

8. 三通阀材质:铝合金材质或316,具有抗氧化、耐腐蚀;

9. 泄漏测试:泄漏率<10-15MPa.m3/s;

10. 防暴压力测试:在 4 倍 PN 下,阀门正常;

11. 旋转测试:针对螺纹进行安装旋转测试600次, 螺纹无任何变化;

12. 连接气管进行相关试验,试验内容;

13. 防护等级:IP65。
